? ? 三相不平衡：是指在電力系統中三相電流（或電壓）幅值不一致，且幅值差超過規定范圍。配電變壓器是低壓電網的供電主設備，當其在三相負載不平衡工況下運行時，對配電網供電安全、供電質量和經濟運行產生不良的影響。
?
? ? 三相不平衡問題不僅會增加配電變壓器電能損耗，降低其出力、增加線損，導致其溫度升高、縮短使用壽命，還會使中線點發生位移，造成配電變壓器三相電壓不對稱，從而引發事故；同時還可能導致線路的電能損耗增加，影響電表準確度。

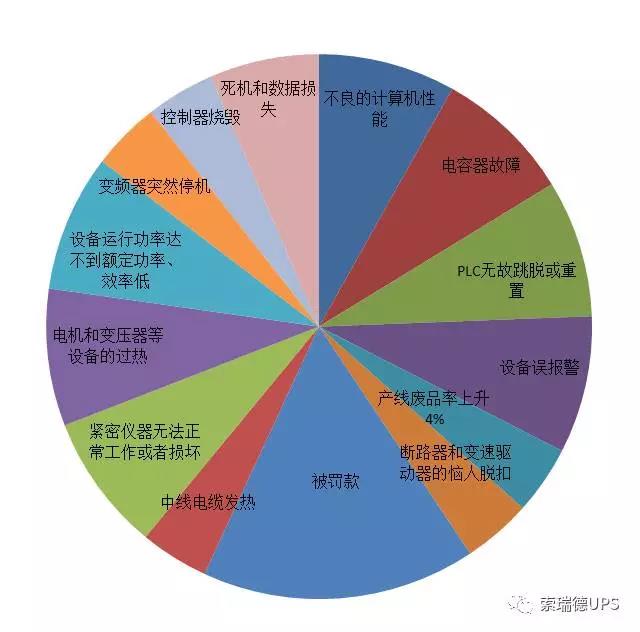

三相不平衡引起的常見現象
?
?

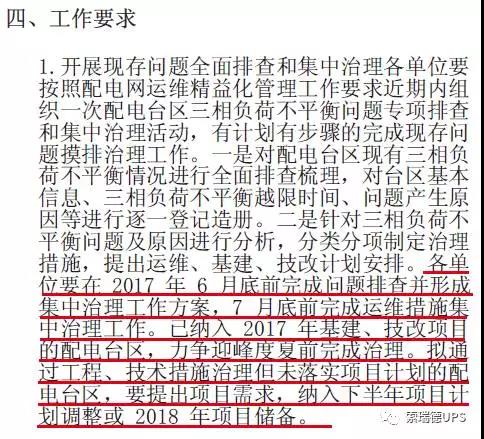

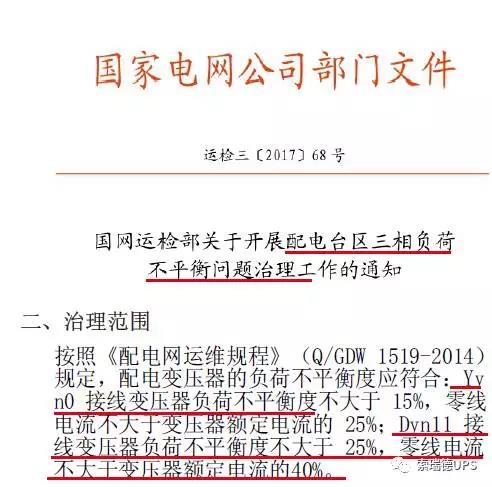

? ? 這不，國網公司也高度重視關于開展配電臺區三相負荷不平衡問題治理工作，曾多次發文給出指導意見。
?
?
?
1.均勻分布負荷:即將A、B、C三相的負荷分布均勻?？陀^條件限制，一般很難實現。
2.增加短路容量:這種方法要將負荷接到更高的電壓等級上供電，承受的電壓范圍不大，所以此方法不實際。
3.電感與電容組合調整:這種方法需要投入笨重的電感電容，維護率高，接法復雜，一旦不合理就不能達到治理效果。
4.全控型智能電能質量優化裝置SSPC。專用于提升配電臺區電能質量的新型電力電子裝置。該裝置可有效補償三相不平衡，雙向快速調節無功功率，實時穩定系統電壓。與國網“低電壓”排查治理的管理方針和技術原則完全吻合。

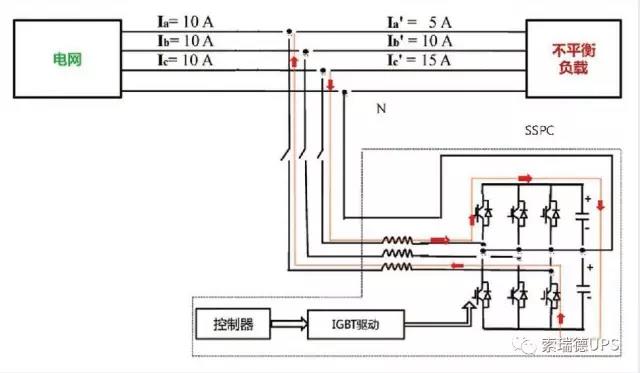

三相不平衡補償原理
SSPC開啟后，通過外接電流互感器(CT)實時檢測系統電流，并將系統電流信息發送給內部控制器進行處理分析，以判斷系統是否處于不平衡狀態，同時計算出達到平衡狀態時各相所需轉換的電流值，然后將信號發送給內部IGBT并驅動其動作，將不平衡電流從電流大的相轉移到電流小的相，最后達到三相平衡狀態。
?
?

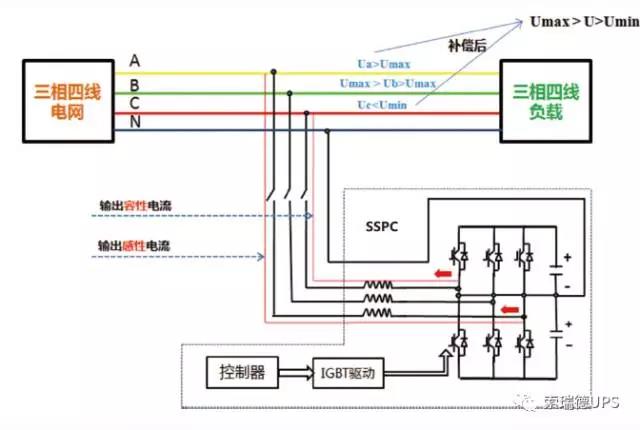

電壓支撐原理
?? ? ?SSPC對補償點電壓進行采樣，將電壓信息傳遞給內部DSP,以判斷補償點電壓是否超過設定值，當電壓超過調壓上線（Umax）時，SSPC輸出感性電流，降低電壓；當電壓低于調壓下線（Umax）時，SSPC輸出電容性電流，提升電壓，最終使各相電壓穩定在正常范圍內。
無功補償原理
三相負荷不平衡自動調節裝置開啟后通過外部電流互感器(CT)，實時檢測負載電流，并通過內部DSP計算來分析負載電流的無功含量，然后根據設置值來控制PWM信號發生器發出控制信號給內部IGBT使逆變器產生滿足要求的無功補償電流，最終實現動態無功補償的目的。

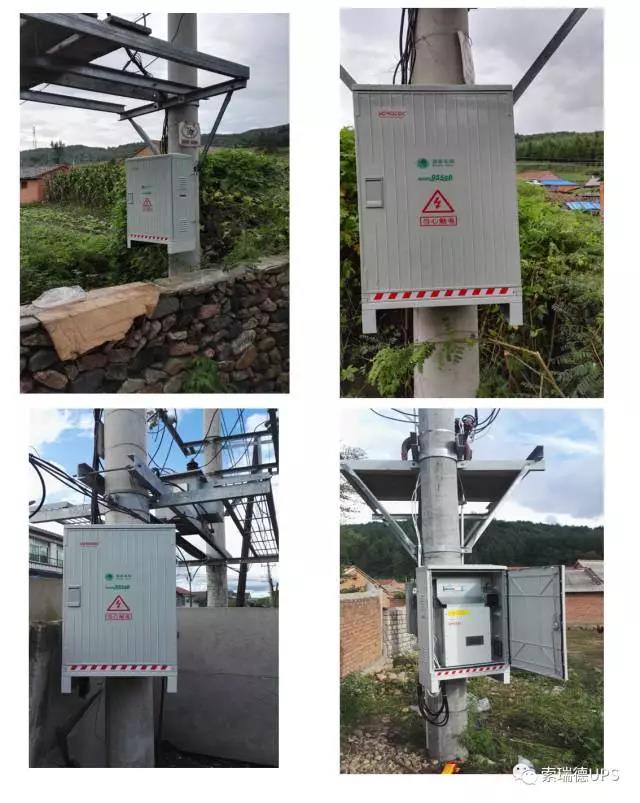

近日，索瑞德三相不平衡優化裝置成功入駐遼寧國網，為國家電網系統電能質量提供安全保障。
?

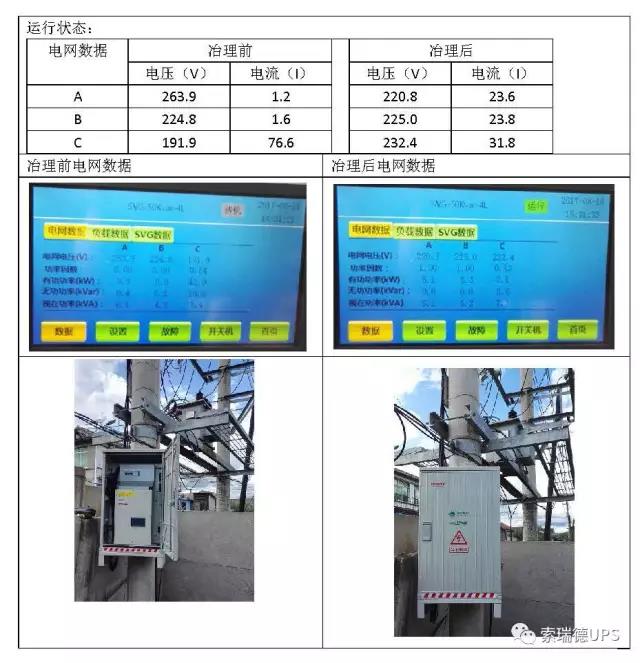

如下圖，治理前后的效果對比
?

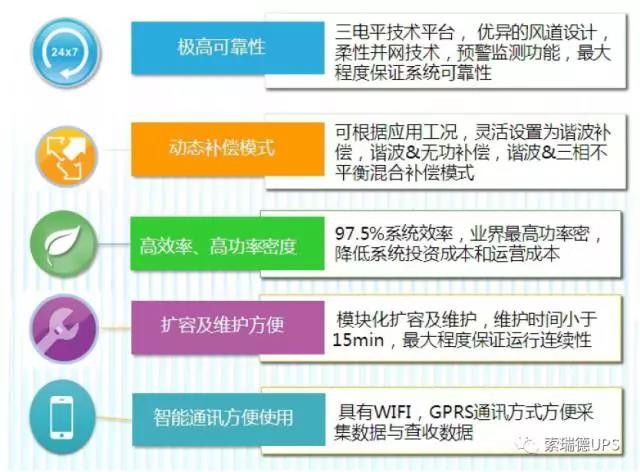

索瑞德SSPC系列三相不平衡的技術優勢
? ? ? ?索瑞德SSPC系列產品優勢
?
深圳索瑞德電子有限公司是一家專業從事于電力能源領域產品研發與生產的高新技術企業，通過多年的積累與發展索瑞德現已成為國內外電源行業的領航者，產品種類最多，最具規模的領軍型高科技企業之一。主要產品有：UPS不間斷電源、電力及工業型專用電源、通信專用電源、數據中心解決方案、電能質量產品、太陽能光伏發電系統、電動汽車充電樁等綠色能源產品。
?
索瑞德資質：
? ? ? ? ■國家級高新技術企業 ? ??? ? ? ? ? ? ? ? ???
? ? ?■中國UPS電源十強企業?
? ? ?■廣東省著名商標品牌
? ? ?■深圳市寶安區質量進步獎
? ? ?■標準化良好行為企業
? ? ?■企業信用評價AAA級信用企業
? ? ?■全系列產品通過泰爾、節能、開普、CE認證
? ? ?■重合同守信用獎
? ? ?■三標認證企業（ISO9001、ISO14001、OHS18001)
? ? ?■中國移動、國家電網及中石油入圍合格供應商
?
